SinoCAM套料软件教程--喷墨打标如何设置

1、首先用户在使用CAD作图时，需要将打标信息的颜色或者图层与切割轮廓的颜色区分开。

2、设置“读图参数”里面的打标读取信息，无论是颜色还是图层的读取方式，都要跟cad零件图相对应。比如零件图上要打标的文字是黄色，那么在读图参数里“打标”就选择对应的“黄色”。

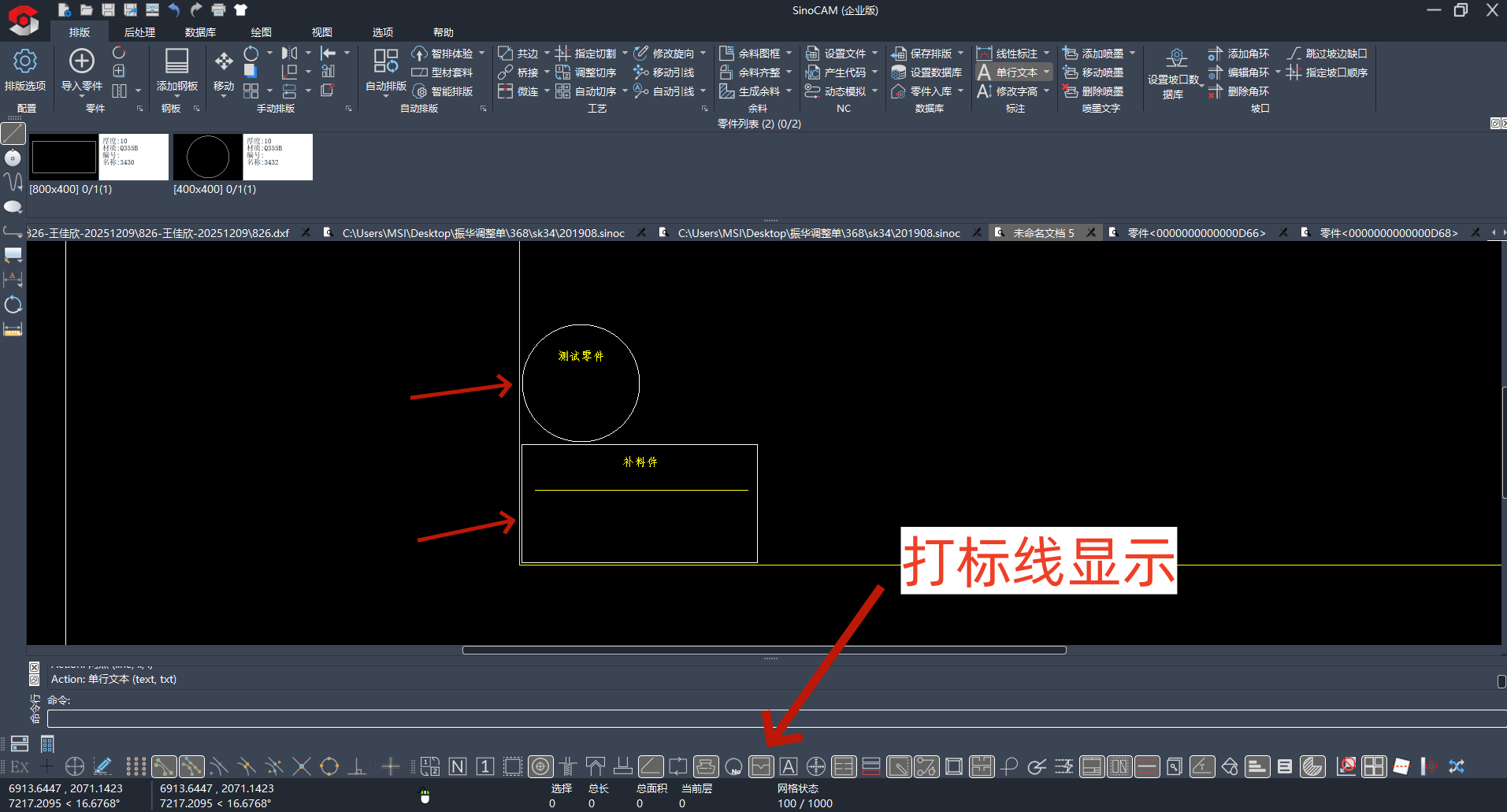

3、导入零件排版，打开“打标线显示”开关，就可以在排版界面看到零件的打标信息。

4、点击“产生代码”生成打标代码，在下图页面中勾选“产生喷粉代码”。软件内默认将所有打标信息打标完再切割零件轮廓。如果勾选“逐个零件”，则是按照--打标一个零件，切割一个零件的方式交替。

如果是在SinoCAM软件“后处理”里添加的喷墨信息，都需要额外勾选“喷墨转喷粉”。

这里要注意的是：用户如果使用的是打标方式进行标记，也需要勾选“喷墨转喷粉”；如果使用的喷墨方式，则可以不勾选该功能。

5、勾选后可以看到，软件成功产生了切割代码和打标代码。

1.零件在排完版后也可单独批量添加打标信息。点击“后处理”--“添加喷墨”，选中需要添加打标信息的零件，右击。

2. 在跳出的页面中进行喷码信息设置；

作为二维码：可把打标信息作为二维码标记。

信息列表：将需要打标的零件信息左移添加。

自定义：除了默认的一些打标信息，用户还可以自定义打标信息，在右侧“自定义”列表中添加。

特殊标记：镜像零件/翻身零件做标记。

图形视图：可设置打标文字的字体样式和插入方式。

应用到：可对此零件自身标记或者钢板内同种零件标记。

筛选零件：按条件筛选零件，打标的信息只会添加到筛选的零件上。

多组筛选：可按不同筛选条件一次性筛选不同零件打标不同信息。

3. 可以看到零件需要打标的信息已经成功添加到零件上；

4. 点击“产生代码”，同时勾选“产生喷粉代码”和“喷墨转喷粉”即可。注意，通过后处理里添加的打标都需要点击“喷墨转喷粉”。

1、作图时把不确定的信息通过备注的方式标记到零件上，把打标信息跟备注信息用不同颜色或者图层区分。

2、在“排版选项”--“读图参数”中设置不同的颜色或者图层读取零件信息；

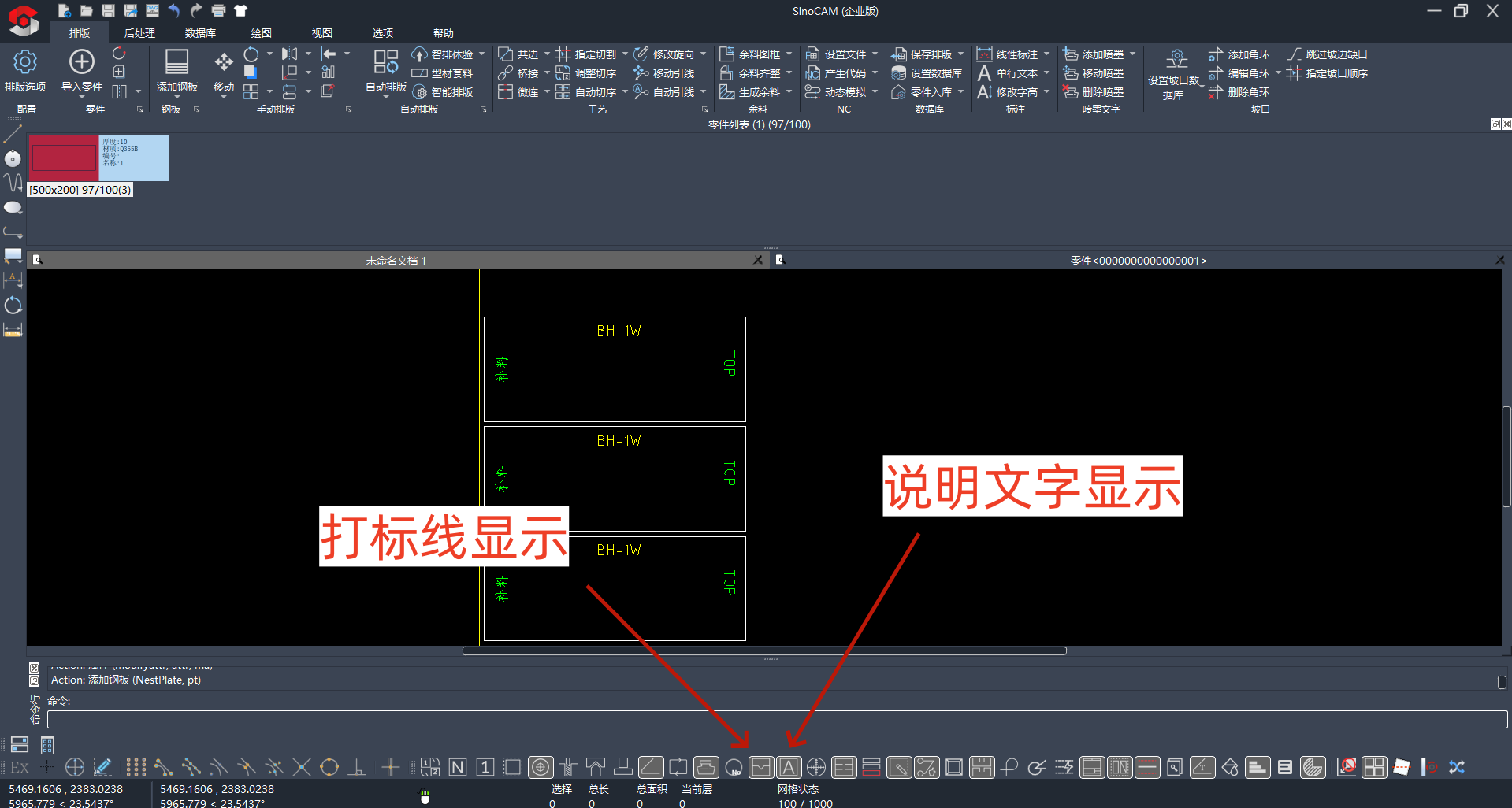

3、打开功能区的“打标线显示”跟“说明文字显示”两个开关，可以看到零件的所有信息都被读取出来了。

4、点击后处理--添加喷墨下拉框-备注转喷墨，手动点击需要喷码的信息，软件会自动将备注信息改为打标信息。

可以看到，备注信息的颜色自动变成了喷墨信息的颜色，

点击“产生代码”，原本的备注信息就成功生成了打标代码。
